[Activities of last week]
Last week we did the following:

Installed the ladder and the elevator
Made the landing gears
Attached the motor mount and soldered a speed ​​controller

The fixed wing parts and the movable wing parts of the tail wings were connected by sewing with Kevlar fiber.
Thread sewn in figure eight works like a hinge. At this time if the balsa material of the part to be sewn is distorted
the tails will not move smoothly, so we attached a piece of balsa wood to distorted parts and shaved it with file so as to fit.
This time, we made the tails by a traditional method of gluing parts on a full-size drawing. There is no problem with this method
to make a comparatively small wing but in the case of making a wing with large area and large aspect ratio like which
the current aircraft has, the distortion of balsa wood cannot be ignored. As a future task, we think that it is also necessary
to consider to introducing a jig suitable for tail wing making.

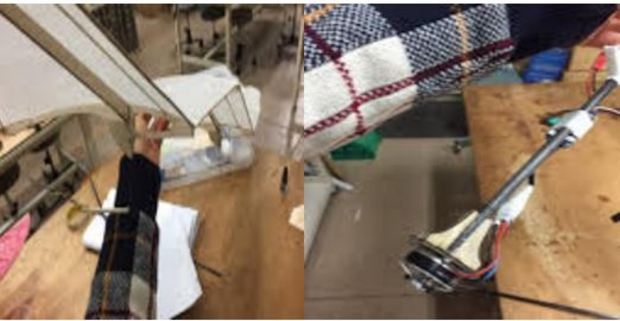

We made the landing gears like sleds without wheels (Fig. 1). Since aircrafts for the flying robot contest have enough thrust,
take off is not so difficult, and shortening running distance during landing is important for high scores in the competition.
Therefore we decided to try legs without wheels in this time. We made the legs by bending piano wire into L shape,
wrapping grounding part with kite string and bonding it.
Because strong force is applied to motor mounting part, we made the motor mount with aviation veneer. Although it might be
slightly excessive strength, we fixed it temporarily with instantaneous adhesive and then bonded with epoxy resin.
We soldered the motor and the speed controller, and got the operation conformation done (Fig. 2).

[Goal of this week]
This week we are planning to do the following:

Adhere the tail wings
Install servomotors.
Attach a push-pull rod to the servomotor of the flap
Put linkage of the ladder and the elevator
