2023 Summer Semester Flying Robot Project Team A Article 5June 21, 2023

620

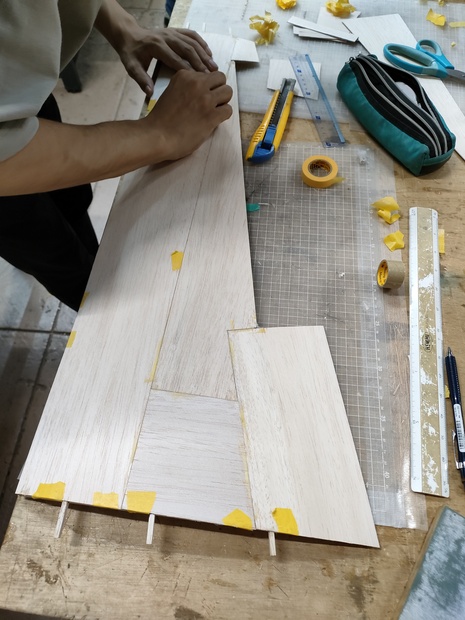

This week Group A continued to work on the main wing and tail wing at the same time as last week. At the end of last week, we decided to cover the main wings with boards, so this week we started attaching the boards. The boards were cut in such a way that the main wing could be covered with as few boards as possible. After cutting one wing, we copied the shape of the boards before gluing them and glued them to the other wing at the same time. After temporarily fixing the board with masking tape when pasting it, I first attached it while holding it down so that there would be no gap between the ribs, etc., and the board. Then, masking tape was applied to the joints between the boards from the front, and glue was poured into the joints from the back to glue the boards together. Finally, the masking tape was removed. Both wings were glued in time. Finally, we checked the connection with the carbon pipe of the fuselage and confirmed that the strength of the connection needed to be increased. As for the tail fins, we proceeded to attach the film to the horizontal and vertical tail fins. The vertical and horizontal tail fins are almost in shape. Next week, we will attach the film to the main wings and create the ailerons. By attaching the film, we will further increase the strength of the main wings. We will also think about the placement of the servo motors that move the ailerons. We will also consider how to increase the strength of the connection with the carbon pipe in the fuselage. We will continue to work on the tail wing. We hope to have most of the wing completed by next week. 今週のA班は先週に引き続き、主翼と尾翼の作成を同時並行で進めました。主翼は先週の終わりに全体を板で覆うことにしたので、今週は板をはりつけていきました。板を出来るだけ少ない枚数で主翼を覆えるように配置を考えカットしました。片翼のカットが終わってから、接着する前に板の形を写し取り、もう片翼も同時並行で接着をしました。貼り付ける際にマスキングテープで仮止めしてから、まずはリブ等と板の間に隙間が開かないように抑えながら貼り付けました。その後に、表から板と板の継ぎ目にマスキングテープをはり、裏から接着剤を継ぎ目に流し込むことで板同士も接着しました。最後にマスキングテープを剥がしました。時間中に両翼とも接着を完了させました。最後に胴体のカーボンパイプとの接続を確認しましたが、接続については強度をさらに上げる必要があることを確認しました。尾翼に関しては、水平尾翼と垂直尾翼にフィルムを貼り付ける作業を進めました。垂直尾翼と垂直尾翼については大方形になりました。来週は主翼に関しては、フィルムを貼る作業を行い、またエルロンを作成していきます。フィルムを貼ることによってさらに主翼の強度をあげていきます。エルロンを動かすサーボモーターの配置についても考えます。また、胴体のカーボンパイプとの接続の強度を上げる方法も考えていこうと思っています。尾翼に関しても引き続き作業を進めていきます。来週には翼に関しては大方完成できれば良いと思っています。

|
